Jak funguje pohon výtahových dveří a kdy byste jej měli opravit nebo vyměnit?

Pohon výtahových dveří je jednou z těch součástí, které si nikdo nevšimne, dokud nepřestane fungovat. Jezdci očekávají, že se dveře otevřou v okamžiku, kdy auto přijede, a hladce se zavřou o několik sekund později, aniž by si přiskřípli rukáv nebo kolo kočárku. Za tímto jednoduchým zážitkem se skrývá precizně navržený systém motorů, řemenů, válečků a senzorů, který musí bezchybně provést tisíce cyklů denně. Tento článek rozebírá, co operátor výtahových dveří skutečně dělá, jaké jsou různé dostupné typy, jak odhalit problémy, než se z nich stane porucha, a co je třeba zvážit, když je čas na opravu nebo výměnu.

Co vlastně dělá operátor výtahových dveří?

The operátor výtahových dveří je mechanická a elektronická sestava zodpovědná za otevírání a zavírání dveří kabiny (dveře připojené ke kabině výtahu) a dveří výtahové šachty (dveře na každém odpočívadle) v koordinovaném pohybu. Když výtah dorazí do patra, operátor dveří přijme signál z ovladače, zapojí motorem poháněný mechanismus a pohne dveřmi kabiny, které zase otevřou přistávací dveře prostřednictvím spojovacího zařízení nazývaného lopatka a válec nebo spojkový systém. Stejný proces probíhá obráceně, když se dveře zavřou.

Kromě jednoduchého otevírání a zavírání řídí pohon dveří také dobu prodlevy (jak dlouho zůstanou dveře otevřené), opětovné otevírání v reakci na překážku a nastavuje rychlost na základě zatížení nebo způsobu používání. Moderní dveřní pohony jsou integrovány s bezpečnostními hranami, infračervenými světelnými závěsy a pohybovými senzory, které všechny předávají informace zpět operátorovi, takže může okamžitě reagovat, pokud je něco nebo někdo ve dveřích.

Hlavní typy pohonů výtahových dveří

Dveřní pohony se v průběhu desetiletí výrazně vyvíjely, od čistě mechanických vazeb k plně digitálním systémům s uzavřenou smyčkou. Pochopení rozdílů pomáhá vlastníkům budov a technikům vědět, s čím pracují a jaké existují cesty upgradu.

Operátory poháněné střídavým motorem

Jedná se o pohony starší generace, které se spoléhají na střídavý motor kombinovaný s mechanickou vačkou nebo spojovacím systémem pro ovládání profilu rychlosti vrat. Jsou spolehlivé a relativně jednoduché, ale nabízejí omezenou flexibilitu při nastavování rychlosti otevírání a zavírání a bývají hlučnější než novější alternativy.

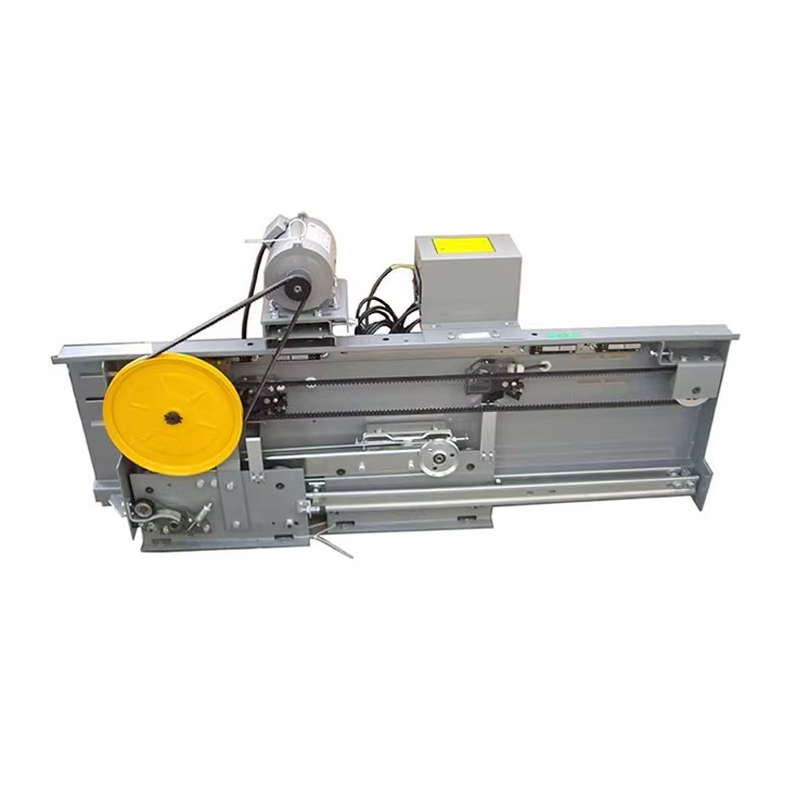

Operátory VVVF (Variable Voltage Variable Frequency).

Pohony vrat VVVF používají pohon s proměnnou frekvencí k řízení otáček motoru spíše elektronicky než mechanicky. To umožňuje plynulejší zrychlení a zpomalení, tišší provoz a programovatelné křivky rychlosti, které lze vyladit pro různé hmotnosti dveří a šířky otevření. Většina výtahů instalovaných v posledních patnácti letech používá tento typ pohonu.

Pohony dveří s lineárním motorem

Pohony lineárních motorů zcela vylučují řemeny a řemenice pomocí lineárního indukčního motoru k přímému pohonu dveřních panelů. Tato konstrukce snižuje mechanické opotřebení, snižuje nároky na údržbu a poskytuje extrémně přesnou kontrolu nad pohybem dveří, díky čemuž je oblíbenou volbou v budovách s vysokým provozem, jako jsou nemocnice a kancelářské věže.

Klíčové součásti uvnitř systému pohonu dveří

Pohon dveří není jeden díl, ale sestava komponent, které spolupracují. Znalost každého kusu usnadňuje diagnostikování problémů, když se něco cítí špatně.

Běžné příznaky selhávajícího pohonu dveří

Problémy s pohonem dveří se jen zřídka objevují z ničeho nic. Téměř vždy existují včasné varovné signály, které, pokud jsou zachyceny včas, mohou zabránit úplnému selhání systému nebo neplánovanému vypnutí výtahu.

• Dveře, které se otevírají nebo zavírají znatelně pomaleji nebo rychleji než obvykle
• Zvuky skřípání, pískání nebo cvakání během pohybu dveří
• Dveře, které poskakují, váhají nebo se během cesty zastaví
• Dveře, které se zcela nezavřou, spouštějí opakované cykly opětovného otevírání
• Viditelné opotřebení pásů, válečků nebo kolejnice dveří
• Chybové kódy na ovladači související s časovým limitem dveří nebo limity točivého momentu

Objeví-li se některý z těchto příznaků, vyplatí se neprodleně naplánovat prohlídku. Problémy související s dveřmi patří mezi nejčastější příčiny uvíznutí výtahu a neplánovaných prostojů, takže včasná pozornost se vyplatí jak z hlediska bezpečnosti, tak z hlediska ušetřených nákladů na opravy.

Rutinní údržba, která prodlužuje životnost operátora

Jako každý mechanický systém, který je neustále používán, i pohon dveří těží z důsledné pravidelné údržby. Většina výrobců doporučuje kombinaci vizuální kontroly, mazání a kontroly kalibrace prováděné měsíčně nebo čtvrtletně v závislosti na objemu použití.

• Zkontrolujte a namažte válečky, kolejnice a závěsy dveří, abyste zabránili tření
• Zkontrolujte napnutí řemene a vyměňte řemeny, které vykazují praskliny nebo roztřepení
• Otestujte senzory bezpečnostní lišty a světelné závory na přesnou detekci překážek
• Ověřte, že načasování otevírání a zavírání dveří odpovídá požadavkům kódu a potřebám používání budovy
• Odstraňte prach a nečistoty z pásového a spojkového mechanismu, které mohou narušovat hladké spojení
• Pokud operátor používá digitální pohon, ověřte, zda jsou firmware a nastavení ovladače aktuální

Budovy s vysokým provozem cestujících, jako jsou obytné věže nebo tranzitní uzly, by se měly přiklonit k častějšímu konci plánu údržby, protože cykly dveří se hromadí rychleji a více namáhají pohyblivé části.

Oprava versus výměna: Jak se rozhodnout

Když pohon dveří začne vykazovat trvalé problémy, majitelé budov stojí před volbou mezi opravou stávající jednotky nebo její kompletní výměnou za moderní systém. Toto rozhodnutí by mělo vést k několika faktorům.

Věk je často tím největším faktorem. Operátoři starší patnácti až dvaceti let často používají součásti, které je obtížné získat, a výrobce může přestat vyrábět náhradní díly. V těchto případech bývá kompletní upgrade pohonu, někdy spojený s širší modernizací dveřního systému, v průběhu času nákladově efektivnější než neustálé záplatování stárnoucí jednotky.

Dalším klíčovým ukazatelem je frekvence poruch. Pokud budova vyžaduje servis související s vraty více než několikrát do roka, kumulativní náklady na opravy v kombinaci s nepohodlím spojeným s prostojem obvykle převyšují počáteční náklady nového operátora. Novější pohony VVVF a lineární motory navíc spotřebují méně energie a pracují tišeji, což může zlepšit spokojenost nájemců a snížit dlouhodobé provozní náklady i nad rámec úspor na údržbu.

Výběr správného pohonu dveří pro budovu

Ne každá budova má stejné potřeby pohonu dveří. Výběr správného typu zahrnuje vyvážení objemu dopravy, velikosti a hmotnosti dveří, odolnosti proti hluku a rozpočtu.

Spolupráce s dodavatelem výtahů, který rozumí specifickým dopravním vzorcům a rozměrům dveří v budově, pomůže zajistit, že vybraný operátor nebude mít pro danou práci dostatek energie ani nebude zbytečně drahý vzhledem ke skutečné poptávce.

Závěrečné myšlenky na udržení hladkého chodu dveří

Pohon dveří výtahu může být malou součástí celkového systému výtahu, ale má mimořádný dopad na zážitek a bezpečnost jezdce. Dobře udržovaný pohon otvírá a zavírá tiše, spolehlivě a bezpečně tisíckrát denně, zatímco zanedbaný se stává častým zdrojem stížností, uvíznutí a nákladných nouzových oprav. Pravidelná kontrola, včasná výměna dílů a výběr správného typu operátora pro specifické požadavky provozu budovy jsou tři pilíře, které udržují tuto často přehlíženou součást v chodu tak, jak má.
