Průvodce nástupními dveřmi výtahu: Typy, bezpečnostní funkce a tipy pro údržbu

Co jsou přistávací dveře výtahu a proč na nich záleží

An přistávací dveře výtahu , někdy nazývané dveře haly nebo dveře výtahové šachty, jsou dveře, které vidíte a s nimiž komunikujete v každém patře budovy – nikoli dveře uvnitř samotné výtahové kabiny. Zatímco se dveře kabiny pohybují spolu s výtahem, podestové dveře zůstávají pevné v každém patře a otevírají se pouze tehdy, když je kabina výtahu správně zarovnána s touto úrovní. Tento rozdíl je důležitý, protože vstupní dveře jsou ve skutečnosti primární bezpečnostní bariérou mezi lidmi a výtahovou šachtou. Bez správně fungujících vstupních dveří by mohl být kdokoli stojící na podlaze vystaven hluboké, nehlídané vertikální šachtě, a proto stavební předpisy považují tyto dveře za kritické bezpečnostní zařízení spíše než za jednoduché architektonické prvky.

Pokaždé, když stisknete tlačítko pro přivolání a čekáte na výtah, oddělují vstupní dveře tichou, ale zásadní práci. Zamyká se automaticky, když není přítomna žádná kabina, odemyká se pouze pomocí mechanického blokování, když kabina přijíždí, a znovu se zavře, než se výtah rozjede. Správci nemovitostí, facility inženýři a dokonce i každodenní nájemníci těží z pochopení toho, jak tyto dveře fungují, protože to pomáhá vysvětlit, proč jsou určité kontroly údržby nesmlouvavé a proč by se zaseknuté nebo hlučné vstupní dveře nikdy neměly ignorovat.

Jak ve skutečnosti fungují přistávací dveře výtahu

Základní mechanismus za přistávacími dveřmi se nazývá dveřní blokování. Toto zařízení fyzicky zamkne nástupní dveře, kdykoli se kabina výtahu nenachází v daném patře, a neuvolní zámek, pokud kabina není v malé toleranční zóně, typicky několik centimetrů v rovině. To je důvod, proč výtah odmítne otevřít dveře, pokud se zastaví mírně nad nebo pod úrovní podlahy – blokování se jednoduše neodpojí.

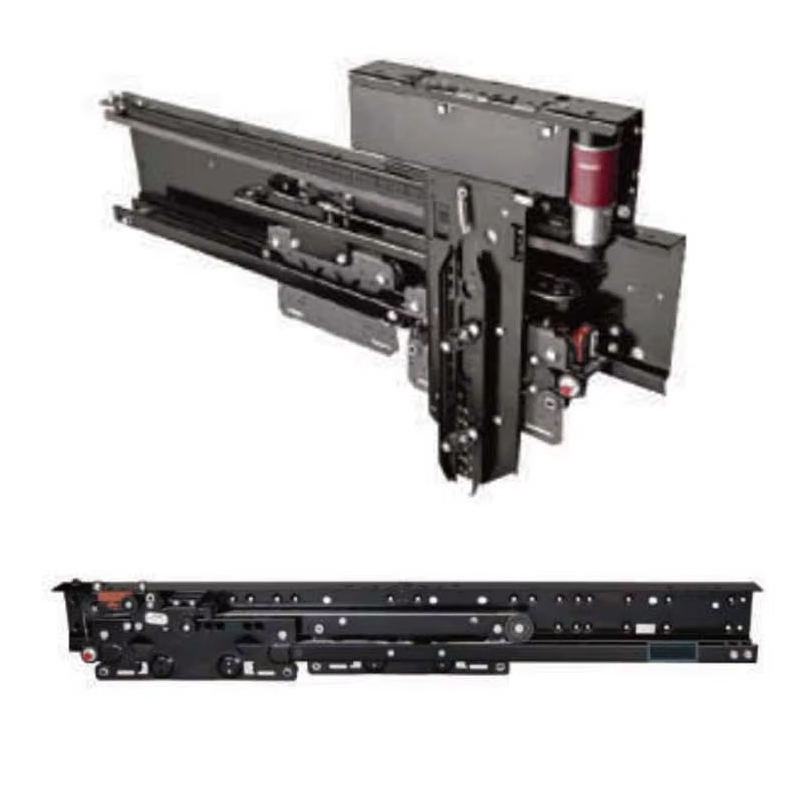

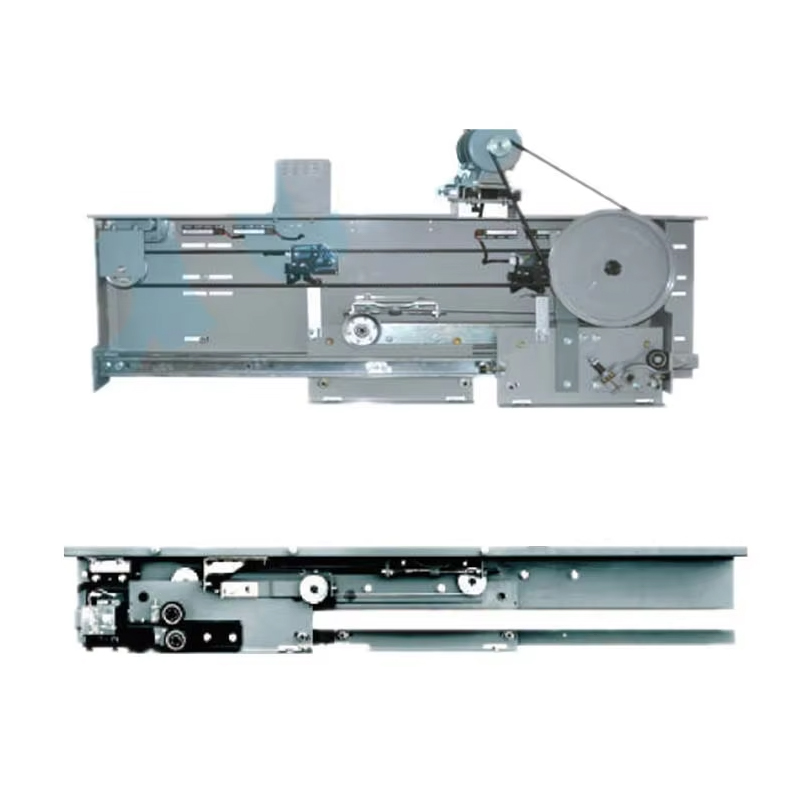

Jakmile kabina přijede a správně se vyrovná, lopatka nebo válec namontovaný na kabině výtahu zapojí mechanické spřáhlo na přistávacích dveřích. Tato spojka přenáší pohyb z pohonu dveří automobilu na panely dveří, takže se obě dveře otevírají a zavírají společně, i když pouze dveře automobilu mají vlastní motor. Tento spojovací systém je důvodem, proč si všimnete, že přistávací dveře a dveře kabiny se vždy pohybují synchronizovaně – jsou mechanicky spojeny pouze během krátkého okna, když je vůz přítomen.

Zapojené klíčové komponenty

• Dveřní panely — viditelná posuvná nebo kyvná křídla
• Blokovací mechanismus — zamyká dveře, když není přítomno žádné auto
• Dveřní kolejnice a věšáky — vedou hladký horizontální nebo vertikální pohyb
• Prahové a vodicí patky — udržujte spodní část dveří zarovnanou
• Panel Vision (volitelné) — malé okno pro viditelnost tam, kde to kód umožňuje

Typy vstupních dveří výtahu, se kterými se běžně setkáte

Podestové dveře se dodávají v několika konfiguracích a správný výběr závisí na intenzitě provozu budovy, šířce šachty a estetických požadavcích. Níže je rychlé srovnání, které vám pomůže rozpoznat, na co se díváte, a porozumět kompromisům jednotlivých návrhů.

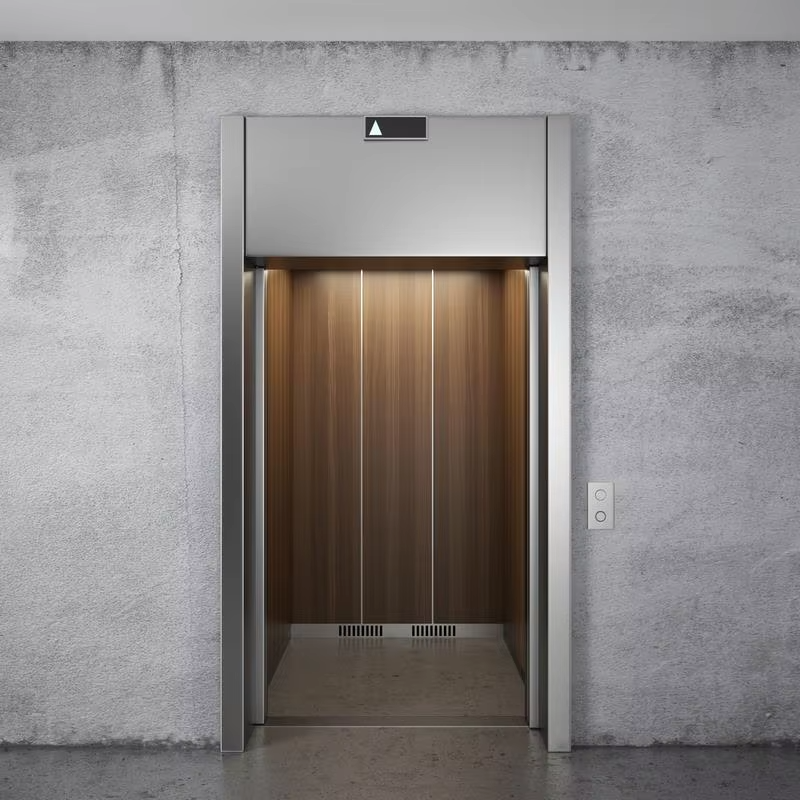

Středově otevírané dveře bývají nejoblíbenější volbou v moderních středních až výškových budovách, protože nabízejí nejširší volný otvor vzhledem k jejich půdorysu a pohybují se rychleji, což zkracuje čekací dobu ve špičce. Dveře s bočním otevíráním jsou běžnější v obytných budovách, kde je omezený rozpočet a prostor šachty. Vertikální dvoudílné dveře se téměř výlučně vyskytují u nákladních nebo servisních výtahů, protože mohou pojmout vyšší náklady, aniž by vyžadovaly další boční vůli.

Bezpečnostní prvky zabudované do moderních vstupních dveří

Protože vstupní dveře chrání lidi před šachtou, která může sahat desítky metrů dolů, moderní kódy vyžadují více vrstev redundance. Jediný zámek se sám o sobě nikdy nepovažuje za dostačující – celý systém je navržen tak, aby selhání jedné komponenty stále ponechalo zálohu na místě.

Hodnocení požární odolnosti

Podestové dveře jsou téměř vždy vyžadovány, aby nesly požární hodnocení, obvykle jednu až dvě hodiny v závislosti na místním předpisu, protože výtahová šachta může fungovat jako komín, který šíří kouř a plameny mezi patry, pokud nejsou řádně utěsněny. To znamená, že sestava dveří, včetně jejich rámu a těsnění, musí být testována a certifikována jako kompletní protipožární jednotka, nikoli pouze s použitím samostatně ohnivzdorných materiálů.

Mechanické a elektrické zamykání

Kromě mechanického blokování obsahuje většina systémů také elektrický kontaktní spínač, který potvrzuje, že dveře jsou zcela zavřené a zamčené, než se výtah může pohybovat. Pokud buď mechanický zámek selže, nebo elektrický kontakt nezaregistruje uzavření, řídicí systém výtahu bude držet kabinu na místě, spíše než riskovat pohyb s nezajištěnými dveřmi.

Omezovací zařízení

Mnoho jurisdikcí nyní vyžaduje omezovací zařízení, která brání otevření dveří na více než malé množství (často kolem 100 mm), pokud se vůz skutečně nenachází v této podlaze. To řeší situace, kdy by se někdo mohl pokusit vypáčit dveře ručně a přidat další vrstvu ochrany proti náhodnému vystavení hřídele.

Běžné problémy s přistávacími dveřmi a co signalizují

Vstupní dveře vydrží náročné každodenní používání a malé problémy mohou rychle eskalovat, pokud jsou ignorovány. Rozpoznání včasných varovných signálů pomáhá zaměstnancům budovy naplánovat opravy dříve, než se z drobné závady stane výpadek služby nebo v horším případě bezpečnostní riziko.

• Zvuk broušení nebo pískání – obvykle opotřebené válečky nebo suchá dráha, která vyžaduje mazání
• Dveře se úplně nezavírají – často je to způsobeno úlomky v liště prahu nebo špatně zarovnanými vodícími botkami
• Dveře opakovaně odskakují nebo se znovu otevírají – může to znamenat vadný spínač dveřního kontaktu
• Viditelná mezera mezi panely, když jsou zavřené – naznačuje opotřebení zámku nebo nesouosost závěsu
• Pomalý nebo nerovnoměrný pohyb – ukazuje na opotřebované válečky závěsu nebo ohnutý pás

Kterýkoli z těchto příznaků vyžaduje zavolání licencovaného výtahového technika spíše než běžného kutila, protože nástupní dveře se řídí přísnými bezpečnostními předpisy a nesprávné nastavení může způsobit problémy s odpovědností vlastníka budovy.

Postupy údržby, které prodlužují životnost vstupních dveří

Rutinní údržba je mnohem levnější než nouzová oprava a většina poruch přistávacích dveří je způsobena vynechanými kontrolami spíše než náhlým selháním součásti. Důsledný plán údržby zajišťuje hladký chod dveří a udržuje budovu v souladu s místními bezpečnostními předpisy pro výtahy.

Měsíční kontroly

Technici obvykle kontrolují prahovou lištu na nahromadění nečistot, testují spínače dveřních kontaktů na správnou signalizaci a kontrolují, zda se blokování v každém patře hladce zapíná a uvolňuje. Samotné čištění dráhy zabrání velkému podílu stížností na rušení, protože běžnými viníky jsou prach, upuštěné mince a drobné nečistoty.

Roční nebo pololetní servis

Hlubší kontroly se týkají opotřebení válečku závěsu, napnutí lanka a řetězu spojovacího mechanismu, integrity požárního těsnění a celkového vyrovnání panelu. Mnoho jurisdikcí také nařizuje formální každoroční bezpečnostní test, kdy licencovaný inspektor ověří, že se blokování neuvolní, pokud není přítomno auto, což potvrzuje, že základní bezpečnostní funkce dveří je neporušená.

Jak vybrat správné vstupní dveře pro nový nebo rekonstruovaný projekt

Při specifikaci vstupních dveří pro novou instalaci nebo projekt modernizace by majitelé budov měli zvážit několik faktorů, které přesahují cenu. Šířka hřídele často určuje, zda jsou dveře se středovým nebo bočním otevíráním vůbec proveditelné, zatímco očekávaný objem cestujících určuje, zda rychlejší dveře se středovým otevíráním stojí za dodatečné náklady. Požadavky na požární odolnost jsou nesmlouvavé a liší se podle typu obsazenosti a jurisdikce, takže se vyplatí potvrdit požadavky místního předpisu dříve než po objednání dveří.

Estetický vzhled je také důležitější, než lidé očekávají, protože nástupní dveře jsou jednou z nejviditelnějších součástí výtahu ve vstupní hale nebo chodbě. Nerezová ocel, lakovaná ocel a laminátové povrchy jsou všechny běžné, přičemž nerezová ocel je obvykle vybírána pro vysoce frekventované komerční haly kvůli její odolnosti a nízkým nárokům na údržbu. Nakonec vždy potvrďte, že dveřní a blokovací systém výrobce je certifikován podle příslušného bezpečnostního kódu výtahu ve vaší oblasti, protože smíchání nekompatibilních součástí od různých dodavatelů může způsobit komplikace v oblasti bezpečnosti i záruky.
