Co dělá motor výtahu a proč je výběr důležitý

Motor výtahu je srdcem každého výtahového systému – je to stroj, který přeměňuje elektrickou energii na mechanický točivý moment potřebný k pohybu výtahové kabiny, jejích cestujících a jejího protizávaží nahoru a dolů po výtahové šachtě. Každý parametr kvality jízdy, kterého si cestující všimne – plynulost zrychlení, přesnost vyrovnávání, komfort při zastavení a hladina hluku – je přímo určován výkonem motoru pohonu výtahu a jeho přidruženého řídicího systému. Špatně specifikovaný nebo opotřebovaný motor způsobuje trhavé starty, nepřesné vyrovnávání podlahy a mechanický hluk, který narušuje důvěru uživatele v instalaci a urychluje opotřebení lan, vodítek a brzdových součástí.

Pro vlastníky budov, správce zařízení a inženýry výtahů má rozhodnutí o výběru motoru důsledky, které výrazně přesahují počáteční náklady na instalaci. Motor výtahu je největším spotřebitelem elektrické energie v typickém výtahovém systému střední budovy a rozdíly v energetické účinnosti mezi technologiemi motorů se mohou promítnout do tisíců dolarů ročně v provozních nákladech napříč instalací s více výtahy. Typ motoru také určuje požadavky na strojovnu – nebo zda je strojovna vůbec potřeba – intervaly údržby, úroveň hluku a vibrací přenášených na konstrukci budovy a snadnost budoucí modernizace s vývojem technologie pohonů.

Odvětví výtahů prošlo v posledních třech desetiletích podstatným technologickým přechodem od převážně převodových pohonů indukčních motorů k systémům bezpřevodových synchronních motorů s permanentními magnety (PMSM) s pohony s proměnnou frekvencí (VFD). Pochopení celé řady dostupných technologií výtahových motorů – jejich provozních principů, výkonnostních charakteristik, silných stránek a omezení – je nezbytné pro informovaná rozhodnutí o nových instalacích, modernizačních projektech a strategiích údržby.

Převodové vs. Bezpřevodové motory výtahů: Základní rozdělení

Nejzákladnější klasifikace v motor výtahu technologie rozděluje pohonné systémy na převodové a bezpřevodové konfigurace. Toto rozlišení ovlivňuje téměř každý aspekt instalace: velikost strojovny, hladina hluku, spotřeba energie, rychlost lanovnice a požadavky na údržbu.

Systémy pohonu převodových výtahů

U převodového výtahu pohání hřídel motoru šnekové soukolí nebo redukční jednotku se šroubovým převodem, která snižuje vysokou rychlost otáčení motoru (typicky 900–1 500 ot./min u standardního indukčního motoru) až na nízkou rychlost kladky (typicky 30–100 ot./min.) potřebnou k pohonu zdvihacích lan správnou rychlostí lana. Převodový převodový poměr je typicky 15:1 až 40:1 pro šnekové převodovky a 5:1 až 12:1 pro čelní převodovky. Tato konfigurace umožňuje relativně malému indukčnímu motoru se standardní rychlostí vyvinout dostatečný krouticí moment na lanovnici prostřednictvím mechanické výhody převodového poměru. Motory převodových výtahů jsou převážně AC nebo DC indukční motory v rozsahu od 5 kW pro malé obytné výtahy do 75 kW pro středně vysoké komerční výtahy s rychlostí lana až 2,5 m/s. Primárními výhodami převodových pohonů jsou nižší počáteční náklady, použití široce dostupných standardních motorových komponent a kompatibilita se standardním třífázovým napájecím zdrojem budovy bez nutnosti specializovaných invertorových pohonů ve starších dvourychlostních AC instalacích.

Nevýhody převodových strojů jsou značné a vysvětlují, proč technologie v nových instalacích upadá. Šneková převodovka přináší mechanické ztráty 30–50 % (šnekové převody jsou ze své podstaty neefektivní), což znamená, že motor s převodovkou výtahu musí být podstatně větší než jeho bezpřevodový ekvivalent, aby poskytoval stejný výkon pro pohyb vozu. Převodový olej vyžaduje monitorování a pravidelnou výměnu (obvykle každých 3–5 let) a povrch opotřebení šnekového soukolí generuje teplo a hluk, které se časem zvyšují, jak se záběr ozubeného kola zhoršuje. Převodové stroje mají také omezené rychlosti lana – většina z nich není ekonomická nad 2,5 m/s – a obvykle vyžadují vyhrazenou strojovnu nad výtahovou šachtou pro převodovku, motor a ovládací skříň.

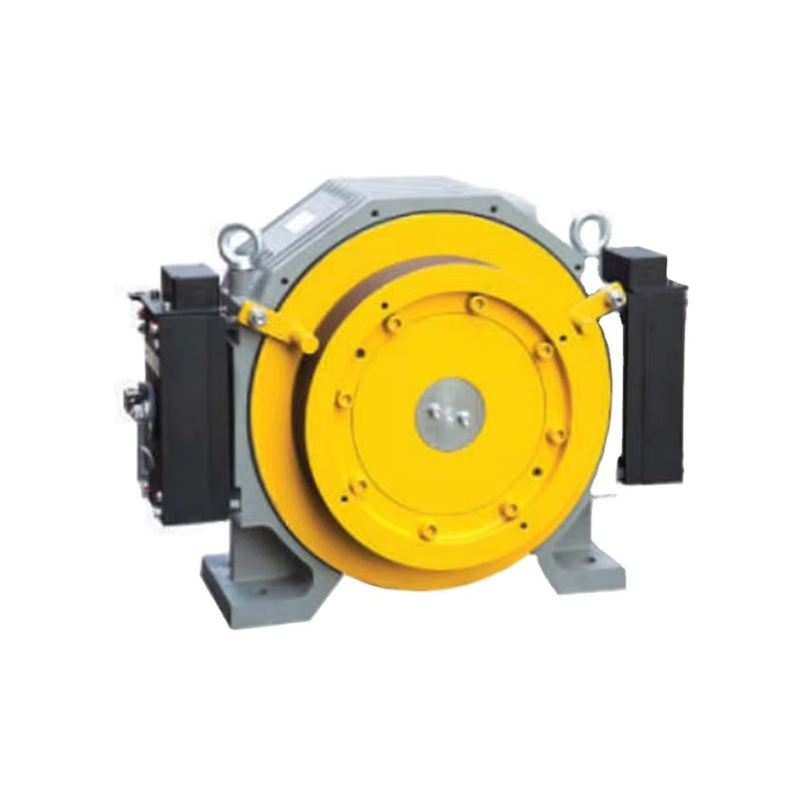

Bezpřevodové motory výtahů

U bezpřevodového pohonu výtahu je hřídel motoru přímo spojena s lanovnicí — neexistuje žádná mezipřevodovka. Motor proto musí pracovat přesně při nízkých otáčkách požadovaných řemenicí (typicky 30–100 ot./min.) a přitom vyvíjet velmi vysoký krouticí moment přímo na hřídeli. Tato konfigurace s přímým pohonem eliminuje veškeré mechanické ztráty, hluk a údržbu související s převodovkou, a to je důvod, proč moderní bezpřevodové motory výtahů dosahují celkové účinnosti systému 75–90 % ve srovnání se 45–60 % u ekvivalentů s převodovkou. Bezpřevodové stroje se používají pro rychlosti lana nad 1,0 m/s ve středních a výškových aplikacích a nyní jsou také široce nasazovány v nízko a středněpodlažních výtazích bez strojovny (MRL), kde je kompaktní motorová sada instalována přímo ve výtahové šachtě nebo na stěně šachty, čímž zcela eliminuje strojovnu. Bezpřevodová konstrukce vyžaduje buď účelový nízkootáčkový motor s vysokým kroutícím momentem (typicky synchronní stroj s permanentními magnety), nebo speciálně navržený nízkootáčkový indukční motor — standardní katalogové motory nelze použít bez převodovky, protože se točí nesprávnou rychlostí.

Typy výtahových motorů: Podrobný rozpis

V rámci kategorií s převodovkou a bez převodovky se ve výtahových aplikacích používá několik odlišných technologií motorů, z nichž každá má specifické výkonnostní charakteristiky, profily účinnosti a vhodnost použití.

Synchronní motor s permanentním magnetem (PMSM) — moderní standard

Synchronní motor s permanentními magnety se stal celosvětově dominantní technologií pro nové výtahové instalace, používaný v naprosté většině bezpřevodových pohonů výtahů MRL a strojoven. V PMSM rotor nese permanentní magnety (typicky neodym-železo-bor, NdFeB), které vytvářejí konstantní magnetické pole, aniž by vyžadoval proud vinutí rotoru, čímž se eliminují ztráty mědi rotoru a dramaticky se zvyšuje účinnost. Stator je napájen střídavým proudem s proměnnou frekvencí a proměnným napětím z vyhrazeného invertoru pohonu výtahu (VFD), který přesně řídí rychlost a polohu rotoru pomocí zpětné vazby kodéru. Výtahové motory PMSM dosahují energetické účinnosti 92–96 % při jmenovitém zatížení – výrazně vyšší než jakákoli alternativa indukčního motoru. Jsou kompaktní a lehké pro svůj točivý moment (hustota výkonu 2–4× vyšší než u ekvivalentních indukčních motorů), pracují tiše a umožňují extrémně přesné ovládání rychlosti a polohy pro hladké rozjezdy, zastavení a přesné vyrovnávání podlahy v rozmezí ±1–2 mm. Primárním omezením motorů výtahů PMSM je jejich závislost na magnetech ze vzácných zemin, které zvyšují náklady a vytvářejí úvahy o dodavatelském řetězci, a jejich požadavek na kompatibilní invertorový pohon – nemohou být provozovány přímo ze zdroje bez VFD.

AC indukční motor s pohonem s proměnnou frekvencí (VFD)

Třífázové indukční motory řízené frekvenčním měničem představují moderní modernizovanou alternativu ke starším indukčním motorům s pevnými otáčkami v aplikacích s převodovkami a používají se také v některých bezpřevodových konfiguracích. VFD upravuje frekvenci a napětí dodávané do motoru tak, aby plynule řídilo jeho otáčky, což umožňuje plynulé profily zrychlení a přesné řízení rychlosti bez reostatických systémů nebo systémů řízení otáček motor-generátorů používaných ve starších instalacích, které plýtvají energií. Střídavé indukční výtahové motory s VFD dosahují celkové účinnosti systému 65–80 % v převodových instalacích a až 85 % v optimalizovaných bezpřevodových konfiguracích – výrazně lepší než dvourychlostní AC nebo Ward-Leonard DC systémy, které nahradily. Jejich hlavními výhodami oproti PMSM jsou nižší náklady na motor, žádná závislost na magnetech ze vzácných zemin a možnost snadněji dovybavit stávající instalace, protože standardní rámy motorů a konfigurace vinutí jsou k dispozici od více výrobců, aniž by byl vyžadován specializovaný dodavatelský řetězec magnetů PMSM.

Stejnosměrné motory výtahu (Ward-Leonard a tyristorové ovládání)

Stejnosměrné motory řízené Ward-Leonardovými motorgenerátorovými soustrojími nebo později tyristorovými (SCR) usměrňovači dominovaly ve vysoce výkonných výtahových instalacích od 30. do 90. let 20. století. Stejnosměrné sériové motory nebo motory výtahů s kombinovaným vinutím poskytovaly vynikající točivý moment při nízkých otáčkách, plynulé ovládání rychlosti a dynamické brzdné charakteristiky potřebné pro vysokorychlostní výtahy ve výškách, než technologie AC VFD dostatečně dozrála, aby odpovídala jejich výkonu. Mnoho starších výškových a prémiových komerčních výtahových instalací stále používá systémy stejnosměrného pohonu, které byly instalovány v 70.–90. letech 20. století a nadále spolehlivě fungují. Stejnosměrné motory výtahů již nejsou určeny pro nové instalace, protože systémy AC VFD a PMSM se vyrovnaly nebo překonaly svůj výkon při nižších nákladech, vyšší účinnosti a s výrazně nižšími požadavky na údržbu (stejnosměrné motory vyžadují pravidelnou údržbu kartáčů a komutátorů, kterou střídavé motory zcela eliminují). Instalovaná základna stejnosměrných výtahových motorů představuje velkou příležitost pro modernizaci pro majitele budov, kteří hledají úspory energie a snížení údržby.

Pohony výtahu s lineárním indukčním motorem (LIM).

Systémy výtahů s lineárním indukčním motorem zcela eliminují lano a kladku pomocí plochého statoru namontovaného ve výtahové šachtě a reakční kolejnice připojené ke kabině výtahu pro vytvoření přímého lineárního tahu bez jakýchkoli rotujících součástí. Výtahy LIM se používají ve specifických aplikacích – zejména některé vyhlídkové věže, atrakce v zábavních parcích a experimentální vertikální dopravní systémy – kde absence lan a protizávaží zjednodušuje konstrukci výtahové šachty. Výtahy LIM však nedosáhly širokého komerčního přijetí ve standardních aplikacích výtahů v budovách kvůli nižší účinnosti ve srovnání s lanovými trakčními systémy a složitosti instalace napájecí sběrnice ve výtahové šachtě. Zůstávají specializovanou technologií se specifickými výhodami v určitých architektonických kontextech.

Pohonné jednotky hydraulického výtahu

Hydraulické výtahy používají elektrický motor k pohonu hydraulického čerpadla, které stlačuje tekutinu, aby vysouvalo nebo zatahovalo píst a pohybovalo kabinou výtahu. Motor v pohonné jednotce hydraulického výtahu je typicky třífázový indukční motor na střídavý proud běžící konstantní rychlostí (1 450 nebo 1 500 ot./min při 50 Hz), který pohání hydraulické čerpadlo s pevným nebo proměnným objemem. Velikosti motorů se pohybují od 5 kW pro malé domácí výtahy do 45 kW pro těžké komerční hydraulické výtahy. Hydraulické pohony výtahů jsou omezeny na nízké výšky (typicky 2–6 pater), nízké rychlosti (do 0,63 m/s) a jsou vysoce energeticky neefektivní ve srovnání s trakčními výtahovými systémy – motor běží plnou rychlostí i při klesání, přičemž energie se spíše rozptyluje jako teplo v hydraulické kapalině, než aby se rekuperovala. Moderní hydraulické pohonné jednotky s proměnnou rychlostí s elektronicky řízeným zdvihem čerpadel mají oproti starším systémům s pevnou rychlostí lepší účinnost a jízdní kvalitu, ale hydraulické výtahy zůstávají zásadně méně účinné než trakční alternativy a ubývají v nových instalacích s výjimkou specifických nízkopodlažních aplikací, kde je umístění strojovny pod výtahem architektonicky výhodné.

Klíčové technické specifikace motoru výtahu

Při specifikaci nebo hodnocení motoru výtahu definuje soubor klíčových technických parametrů jeho vhodnost pro danou aplikaci. Pochopení těchto specifikací je nezbytné pro přesné srovnání mezi produkty a pro zajištění toho, že vybraný motor splňuje požadavky aplikace i regulační požadavky.

Motory výtahů bez strojovny (MRL): Jak kompaktní design změnil průmysl

Zavedení výtahové technologie bez strojovny v polovině 90. let – umožněné vývojem kompaktních bezpřevodových výtahových motorů PMSM s vysokým točivým momentem – zásadně změnilo praxi při instalaci výtahů a projektování budov. Před systémy MRL vyžadovala každá instalace trakčního výtahu vyhrazenou strojovnu, obvykle umístěnou přímo nad výtahovou šachtou, obsahující trakční stroj, ovládací panel a regulátor. Tato strojovna zabírala cenné nemovitosti (typicky 10–20 m² na výtah), vyžadovala konstrukční podporu schopnou unést hmotnost motoru a stroje a ukládala omezení výšky stropu v nejvyšším patře budovy.

Výtahové motory MRL jsou speciálně navrženy pro instalaci do samotné výtahové šachty – buď na boční stěnu šachty na horním podestu, na spodní stranu stropu šachty nebo do mělké nadzemní konstrukce – bez samostatné strojovny. To je možné, protože moderní bezpřevodové motory PMSM mají velmi plochý profil disku nebo placky (axiální délka často menší než 300–400 mm i u strojů s výkonem 15–20 kW) a jejich nízké provozní otáčky (30–80 ot./min) eliminují potřebu velké a těžké převodovky, která dávala tradičním strojům jejich objem. Motor a řídicí systém jsou integrovány do kompaktních jednotek, které mohou být instalovány standardními mechaniky výtahů bez speciálního jeřábového vybavení ve většině případů.

Výhody instalací výtahů MRL jsou značné: odstranění strojovny ušetří 10–20 m² čisté užitné podlahové plochy na výtah (velmi cenné v městských komerčních a obytných budovách), snižuje náklady na konstrukci eliminací potřeby podlahy strojovny s nosností jeřábového nosníku a kompaktní motorový balíček s VFD pohonem a rekuperací energie může snížit spotřebu energie o 40–70 % ve srovnání se staršími stejnosměrnými systémy, které nahradily u moderních stejnosměrných systémů. Výtahy MRL poháněné kompaktními bezpřevodovými motory PMSM dnes tvoří většinu nových výtahových instalací v budovách do výšky přibližně 10–15 pater a jejich technologie byla postupně rozšiřována směrem nahoru, aby obsluhovala vyšší budovy, protože hustota výkonu motoru se neustále zlepšuje.

Energetická účinnost a regenerační pohony v systémech výtahů

Motory výtahů patří mezi největší elektrické zátěže ve vícepodlažních budovách a spotřebě energie ve výtahových systémech se dostává stále větší pozornosti, protože se zpřísňují energetické předpisy budov a náklady na komerční elektřinu rostou. Pochopení energetické náročnosti různých konfigurací výtahových motorů a pohonů pomáhá majitelům budov činit informovaná rozhodnutí o nových instalacích a investicích do modernizace.

Jak motory výtahů spotřebovávají a obnovují energii

Motor výtahu působí jako motor během některých provozních fází a jako generátor během jiných v závislosti na směru jízdy kabiny a relativní hmotnosti kabiny plus cestujících vůči protizávaží. Když se výtah pohybuje ve směru těžší strany (např. naložená kabina jede nahoru nebo prázdná kabina jede dolů), hnací motor spotřebovává energii ze sítě. Když se výtah pohybuje proti těžší straně (prázdný vůz stoupá proti těžké protizávaží nebo naložený vůz klesá), motor je v podstatě poháněn nákladem — funguje jako generátor, který vyrábí elektrickou energii. U běžného nerekuperačního pohonu se tato generovaná energie odvádí jako teplo v brzdových odporech. V rekuperačním pohonu (také nazývaném aktivní front-end nebo pohon s rekuperací energie) je tato generovaná energie přiváděna zpět do elektrického rozvodného systému budovy pro využití jinými zátěžemi – proces nazývaný regenerativní brzdění nebo rekuperace energie.

Úspory energie díky rekuperačním pohonům výtahů

Regenerativní pohony výtahů v kombinaci s vysoce účinnými motory PMSM představují nejmodernější energetickou výkonnost výtahu. Energie rekuperovaná během fází rekuperačního brzdění – což může představovat 20–35 % celkového příkonu energie motoru v typickém pracovním cyklu – se vrací do sítě budovy a není plýtvána jako teplo. V kombinaci s vyšší základní účinností motoru PMSM (92–96 %) oproti staršímu indukčnímu motoru s převodovkou (celkový systém 45–60 %) může kompletní modernizace regenerativního pohonu PMSM snížit spotřebu energie výtahu o 60–75 % v budovách se staršími hydraulickými nebo převodovými střídavými dvourychlostními systémy. U typické středněpodlažní budovy se 2–4 výtahy to může znamenat roční úsporu elektřiny 10 000–30 000 kWh na výtah, což představuje významné snížení provozních nákladů při současných komerčních tarifech elektřiny. Normy pro testování spotřeby energie pro výtahy – včetně ISO 25745 (globální) a VDI 4707 (německá norma, která ovlivnila ISO 25745) – poskytují standardizovaný rámec pro měření a porovnávání spotřeby energie výtahů napříč produkty a typy instalací.

Spotřeba energie v pohotovostním a klidovém režimu

Často přehlíženým aspektem spotřeby energie motoru výtahu je energie v pohotovostním režimu – elektřina spotřebovaná řídicím systémem výtahu, osvětlením, ventilací a elektronikou pohonu, když je výtah nečinný (neprovádí výlet). V mnoha komerčních budovách je výtah ve skutečnosti nečinný po dobu 60–80 % 24hodinového dne, což znamená, že energie v pohotovostním režimu může představovat významnou část celkové spotřeby energie výtahu. Moderní řídicí systémy výtahů s režimem spánku, LED osvětlením kabiny, ventilací řízenou podle potřeby a pohotovostními režimy VFD s nízkou spotřebou energie mohou snížit spotřebu energie v pohotovostním režimu až na 50–100 W na výtah ve srovnání s 200–600 W u starších systémů – rozdíl, který se významně kumuluje po dobu provozní životnosti výtahu.

Výběr motoru výtahu: Přizpůsobení pohonu aplikaci

Výběr správného motoru výtahu pro konkrétní aplikaci v budově vyžaduje systematický přístup, který vyhodnocuje několik vzájemně závislých parametrů. Správné dosažení tohoto cíle ve fázi návrhu zabrání jak nedostatečné specifikaci (nedostatečný výkon, přehřívání, předčasné opotřebení), tak nadměrné specifikaci (promrhané investiční náklady, špatná účinnost částečného zatížení).

Výpočet požadovaného výkonu motoru

Minimální požadovaný výkon motoru výtahu lze vypočítat ze základní rovnice: P = (Q × g × v) / (η_system × 1000), kde Q je čisté zatížení (jmenovité zatížení kabiny mínus nevyváženost protizávaží, v kg), g je gravitační zrychlení (9,81 m/s²), v je jmenovitá rychlost kabiny (m/s) a η_systém pohonu včetně motoru, celková účinnost hnacího systému/motoru je ropa ztráty třením. Protizávaží je obvykle nastaveno na hmotnost prázdného vozu plus 40–50 % jmenovitého zatížení, což znamená, že motor potřebuje pouze řídit nerovnováhu mezi vozem a nákladem a protizávažím spíše než zvedat hmotnost plného nákladu. Pro výtah o jmenovitém zatížení 1 000 kg při rychlosti 1,6 m/s se 40% nevyvážeností protizávaží a celkovou účinností systému 85 % je požadovaný výkon motoru přibližně (400 × 9,81 × 1,6) / (0,85 × 1 000) ≈ 7,4 kW. Poté by byl vybrán motor o výkonu 10–11 kW, který poskytne standardní katalogovou velikost s 30–35% výkonovou rezervou pro zrychlení, nouzový provoz a tepelnou rezervu.

Kategorie rychlosti a typ aplikace

Specifikace rychlosti vozu je nejdůležitějším parametrem při určování, která technologie motoru je vhodná. Obecně platí: pro rychlosti do 0,63 m/s (nízkopodlažní obytné a komerční výtahy) jsou běžné hydraulické pohony nebo malé převodové indukční motory s VFD; pro 0,63–2,5 m/s (střední komerční a obytné budovy) dominují na trhu bezpřevodové systémy PMSM MRL; pro 2,5–10 m/s (výškové komerční a víceúčelové budovy) jsou standardem větší bezpřevodové stroje PMSM v konvenčních strojovnách nebo přístřeškových strojovnách; nad 10 m/s (nadstavby), jsou vyžadovány účelové vysokorychlostní bezpřevodové stroje od specializovaných výrobců (Otis, KONE, Schindler, Mitsubishi), často s vlastní konfigurací lan, seizmickými ochrannými prvky a systémy aktivního tlumení hluku.

Požadavky na intenzitu provozu a pracovní cyklus

Tepelné dimenzování hnacího motoru výtahu musí zohledňovat očekávanou intenzitu provozu – jak často bude výtah jezdit se starty za hodinu a jaký bude vzor pracovního cyklu zapnutí/vypnutí. Rezidenční výtah s 15–30 starty za hodinu vyžaduje motor s podstatně menší tepelnou hmotností než vysoce frekventovaný komerční výtah v kancelářské budově v ranní špičce, která může dosáhnout 120–180 startů za hodinu. Klasifikace pracovního cyklu IEC 60034-1 — S3 (přerušovaný periodický provoz), S4 (přerušovaný periodický provoz se spouštěním) a S5 (přerušovaný periodický provoz se spouštěním a elektrickým brzděním) — jsou standardním rámcem pro specifikaci tepelných požadavků motoru výtahu. Poddimenzování tepelné třídy je jednou z nejčastějších příčin předčasného selhání vinutí motoru výtahu v instalacích s velkým provozem.

Bezpečnostní systémy integrované s motory výtahů

Motor výtahu nefunguje izolovaně – je integrován se sadou povinných bezpečnostních systémů, které monitorují, řídí a omezují jeho provoz, aby byla vždy zajištěna bezpečnost cestujících. Pochopení těchto bezpečnostních rozhraní je zásadní jak pro personál údržby, tak pro modernizační inženýry.

• Elektromechanická brzda: Všechny motory trakčních výtahů jsou vybaveny pružinou aplikovanou, elektricky uvolněnou elektromagnetickou brzdou, která se automaticky aktivuje při odpojení napájení – ať už úmyslně při přistání nebo v důsledku výpadku napájení, přerušení bezpečnostního obvodu nebo chybového stavu. Brzda musí udržet plně naložený vůz v klidu na jakémkoli svahu, aniž by se plazila, a musí být schopna zastavit vůz s překročenou rychlostí ve spojení s regulátorem a systémem bezpečnostního převodu. EN 81-20 (evropská norma) a ASME A17.1 (norma pro Severní Ameriku) specifikují minimální přídržné momenty brzd a vyžadují u nových instalací redundantní brzdové okruhy. Monitorování stavu brzd – měření proudu odbrzdění, doby uvolnění a opotřebení kotoučů – je stále více integrováno do moderních řídicích jednotek pohonu jako nástroj prediktivní údržby.
• Sledování regulátoru rychlosti a kodéru: Kodér motoru výtahu poskytuje plynulou zpětnou vazbu rychlosti do ovladače pohonu, který porovnává skutečnou rychlost s povolenými rychlostními profily během jízdy. Pokud je překročena prahová hodnota překročení rychlosti vozu – obvykle 115–125 % jmenovité rychlosti – řídicí jednotka pohonu spustí sekvenci nouzového zastavení. Mechanický odstředivý regulátor připojený k vozu pomocí regulačního lana poskytuje sekundární nezávislý systém detekce překročení rychlosti, který aktivuje bezpečnostní zařízení vozu (progresivní nebo okamžitý typ), aby upnulo vodicí lišty a uvedlo vůz do řízeného zastavení nezávisle na motoru nebo hnacím systému.
• Funkce Safe Torque Off (STO) a Safety Drive: Moderní pohony VFD výtahů obsahují funkce bezpečnostního pohonu IEC 61800-5-2, zejména bezpečné vypnutí krouticího momentu (STO), které odstraňuje napětí produkující krouticí moment z vinutí motoru, aniž by se vypínal celý pohon, čímž se eliminuje riziko neočekávaného restartu motoru po nouzovém zastavení, zatímco pohon zůstává v monitorovaném bezpečném stavu. Bezpečnostní funkce vyšší úrovně včetně bezpečného zastavení 1 (SS1) a monitorování bezpečné rychlosti (SMS) jsou stále více vyžadovány normou EN 81-20 pro nové instalace a jsou implementovány v bezpečnostním procesoru měniče bez nutnosti externích bezpečnostních relé.
• Tepelná ochrana: Motory výtahů jsou vybaveny termistory (snímače PTC) nebo odporovými snímači teploty PT100 zabudovanými ve vinutí statoru, které nepřetržitě monitorují teplotu vinutí a signalizují ovladači pohonu, aby snížil zátěž nebo se zastavil, pokud se přiblíží teplotní hranici. Tato ochrana zabraňuje poškození izolace trvalým přetížením — například motor běžící v den s velkým provozem během letní vlny veder v neklimatizované strojovně. Některé moderní motory výtahů PMSM také monitorují teplotu magnetu, aby se chránily před demagnetizací při zvýšených teplotách.
• Ochrana proti nechtěnému pohybu auta (UCM): EN 81-20 zavedla požadavek na ochranu před nechtěným pohybem kabiny – systém, který detekuje jakýkoli pohyb kabiny výtahu od podesty s otevřenými dveřmi a aktivuje zastavovací zařízení v předepsaném časovém a vzdálenostním limitu. Ochrana UCM je implementována pomocí kodéru motoru pro sledování polohy v kombinaci s hardwarovým blokováním v systému pohonu, které zabraňuje vzniku tažné síly při signalizaci otevření dveří, s nezávislou mechanickou aretací jako zálohou.

Údržba motoru výtahu: Co kontrolovat a jak často

Správná preventivní údržba trakčního motoru výtahu je nezbytná pro bezpečný provoz, soulad s právními předpisy a dosažení projektované životnosti motoru 25–40 let u moderních strojů PMSM. Plán údržby a obsah kontrol se liší podle typu motoru, intenzity provozu a požadavků místních předpisů týkajících se výtahů (které obvykle nařizují pravidelnou kontrolu certifikovaným výtahovým technikem bez ohledu na interní program údržby vlastníka).

Rutinní měsíční a čtvrtletní kontroly

Měsíční kontroly bezpřevodových motorů výtahů PMSM by měly zahrnovat naslouchání abnormálním zvukům během provozu motoru (rachot ložisek, klapání brzd nebo rezonanční vibrace), ověření, že sestava motoru a brzdy nevykazuje žádné známky pronikání oleje nebo vlhkosti, a kontrolu zobrazení teploty motoru nebo protokolu regulátoru, zda od poslední kontroly nevykazují žádné tepelné události. Čtvrtletní kontroly by měly zahrnovat vizuální kontrolu všech zakončení elektrických kabelů v rozvodné skříni motoru na těsnost a známky přehřátí (změna barvy, prasknutí izolace), ověření nastavení brzdové mezery podle specifikace výrobce pomocí spároměrů a ruční kontrolu lana na kladce na zmenšení průměru lana, přetržení drátu nebo znečištění mazivem, které by mohlo zvýšit opotřebení kladky.

Roční úkoly údržby

Roční údržba bezpřevodového motoru výtahu by měla zahrnovat testování izolačního odporu vinutí motoru pomocí 500 V nebo 1 000 V megaohmmetru – minimální přijatelný izolační odpor je 1 MΩ na 1 kV jmenovitého napětí, přičemž hodnoty pod 10 MΩ zaručují další zkoumání a vývoj trendů. Stav ložisek by měl být posouzen měřením vibrací (pomocí přenosného analyzátoru vibrací na ložiskových štítech motoru) a porovnán se základními hodnotami získanými při uvedení do provozu nebo při poslední výměně ložiska. Je třeba provést mazání ložisek – buď promazání ložisek motoru podle specifikace výrobce (typicky 15–25 g maziva s lithiovým komplexem každých 2 000–4 000 provozních hodin), nebo ověření stavu ložisek utěsněných na celou dobu životnosti. U strojů s převodovkou zahrnuje roční kontrola odběr vzorků převodového oleje pro analýzu kovových částic (ferografické testování pro zjištění opotřebení převodu před poruchou), měření vůle šnekového převodu proti specifikaci a kontrolu stavu těsnění převodové skříně.

Známky, že motor výtahu potřebuje výměnu

Mezi klíčové indikátory toho, že trakční motor výtahu dosáhl konce životnosti a měl by být vyměněn spíše než opravován, patří: izolační odpor trvale nižší než 1 MΩ navzdory převinutí nebo úpravě (indikuje nevratné poškození vlhkostí nebo porušení izolace), opotřebení vrtání ložiskového pouzdra, které nelze opravit bez výměny pouzdra, demagnetizaci magnetu rotoru PMSM indikovanou ztrátou točivého momentu motoru nad konstantu výrobce a potvrzenou testováním bez mezního opotřebení vyžaduje opotřebení EMF výměna kladky, která často činí výměnu celého stroje ekonomickou), nebo řídicí systém, který již není podporován výrobcem a pro který nejsou dostupné náhradní díly. V mnoha případech je úplná modernizace stroje – výměna motoru, pohonu a řídicího systému jako celku – v horizontu 15–20 let ekonomičtější než oprava starého stroje a samostatná aktualizace řídicího systému, zejména s ohledem na úspory energie dostupné z moderních pohonů PMSM.

Porovnání hlavních technologií motorů výtahů vedle sebe

Pro inženýry, vlastníky budov a nákupní týmy, které hodnotí možnosti motorů výtahů, tato srovnávací tabulka shrnuje klíčové odlišující faktory mezi hlavními technologiemi motorů, které se dnes používají.

Modernizace motoru výtahu: Kdy upgradovat a co očekávat

Rozhodnutí o modernizaci systému hnacího motoru výtahu – spíše než pokračování v údržbě stávající instalace – je řízeno kombinací faktorů: rostoucími náklady na údržbu, klesající kvalitou jízdy, energetickou náročností, která nesplňuje současné požadavky na certifikaci budovy, zastaráváním náhradních dílů a změnami bezpečnostních norem, které vyžadují modernizaci shody. Pochopení možností modernizace a jejich pravděpodobných výsledků pomáhá majitelům budov činit informovaná investiční rozhodnutí.

• Modernizace pouze pro pohon (výměna řízení a měniče): Výměna ovladače výtahu a měniče pohonu při zachování stávajícího motoru a stroje je nejméně rušivá a nejlevnější možnost modernizace, vhodná v případě, že motor a stroj jsou mechanicky v pořádku, ale řídicí systém je zastaralý nebo nespolehlivý. Tento přístup může výrazně zlepšit kvalitu jízdy (nahrazením ovládání dvourychlostního stykače hladkými profily zrychlení VFD) a může snížit spotřebu energie o 15–25 %, ale zvýšení účinnosti je omezené, pokud je stávající motor nízkoúčinného indukčního typu s převodovkou.
• Kompletní modernizace stroje a pohonu: Výměna celého trakčního stroje (motor, brzda, kladka) spolu s pohonem a řídicím systémem přináší maximální zlepšení výkonu, účinnosti a spolehlivosti. U stávající instalace indukčního motoru s převodovkou se strojovnou se při nahrazení strojem PMSM a rekuperačním pohonem obvykle dosáhne 50–70% snížení energie, eliminuje se údržba převodového oleje, snižuje se hluk a poskytuje 25 let další životnosti. Náklady na tuto možnost se značně liší podle velikosti stroje a obtížnosti přístupu, ale u komerčních budov s vysokou intenzitou dopravy se obvykle vrátí v úsporách energie během 5–8 let.
• Přestavba bez strojovny: Některé modernizační projekty převádějí stávající instalace strojoven na konfiguraci MRL přemístěním nového kompaktního stroje PMSM do výtahové šachty, což umožňuje přeměnit bývalou strojovnu na pronajímatelnou podlahovou plochu. Tato přestavba je architektonicky významná a může generovat příjem z pronájmu, který podstatně urychluje finanční návratnost investice do modernizace, ale vyžaduje pečlivé posouzení konstrukce a výtahové šachty, aby se ověřilo, že konstrukce vodicí kolejnice unese zatížení nové montáže stroje.
• Přestavba z hydrauliky na trakční: Přestavba stávajícího hydraulického výtahu na trakční (lanový) systém s bezpřevodovým motorem PMSM je rozsáhlejší modernizací, která řeší jak energetickou neefektivnost hydraulického pohonu (účinnost systému obvykle 25–40 %), tak ekologickou odpovědnost hydraulického oleje a válce. Přeměna trakce eliminuje hydraulický válec a kapalinu, zvyšuje rychlost jízdy a snižuje spotřebu energie o 50–70 %. Projekt zahrnuje instalaci nového nadzemního stroje, vodicích kolejnic dimenzovaných na trakční zatížení, nového rámu vozu a protizávaží a kompletní odstranění hydraulického systému a likvidaci kapalin – značné náklady na projekt, které jsou obvykle opodstatněné u výtahů se značnou zbývající životností budovy a vysokou intenzitou provozu.
